概述：TDA8755是飞利浦半导体公司出品的一款8位视频低功耗模数接口电路，其采样率高达20MHz，典型功耗550mW，工作电压范围4.75V-5.25V，典型工作电压5V，TDA8755采用32引脚SOL32封装工艺。

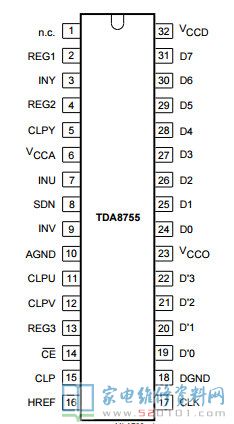

一、TDA8755引脚功能与实测电压

脚号

符号

功能说明

1

n.c

未接

2

REG1

去耦输入（内部稳定环形去耦）

3

INY

Y模拟信号输入

4

REG2

去耦输入（内部稳定环形去耦）

5

CLPY

Y箝位电容

6

VccA

模拟输入电源+5V

7

INU

U模拟电压输入

8

SDN

稳压源解码信号和模拟参考电压

9

INV

V模拟信号输入

10

AGND

模拟地

11

CLPU

U外接箝位电容

12

CLPV

V外接箝位电容

13

REG3

去耦输入（内部稳定环形去耦）

14

CE

集成电路控制输入（TTL电平输入，有效/L）

15

CLP

箝位控制输入

16

HREF

行参考信号

17

CLK

时钟信号输入

18

DGND

数字地

19

D’0

V数据输出；0位（n-1）

20

D’1

V数据输出；1位

21

D’2

U数据输出；0位

22

D’3

U数据输出；1位

23

Vcco

输出相位的供电

24

D0

Y数据输出；0位（LSB）

25

D1

Y数据输出；1位

26

D2

Y数据输出；2位

27

D3

Y数据输出；3位

28

D4

Y数据输出；4位

29

D5

Y数据输出；5位

30

D6

Y数据输出；6位

31

D7

Y数据输出；7位

32

VccD

数字电源（+5V）

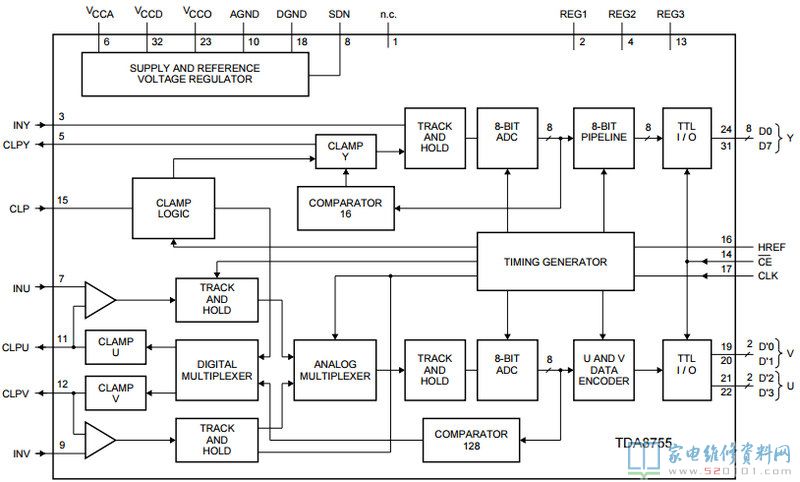

二、TDA8755内部方框图

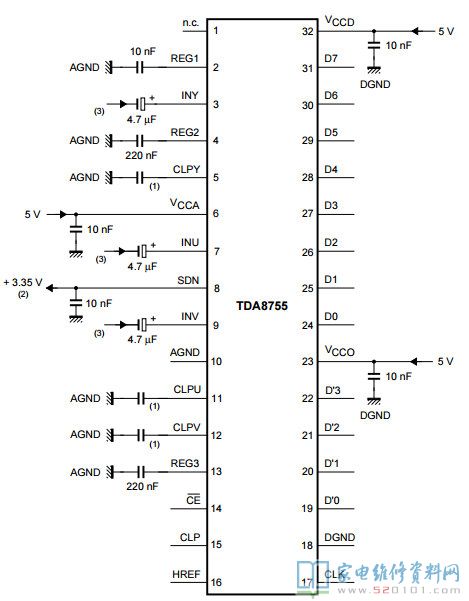

三、TDA8755典型应用电路
