概述：PQ12RF2是夏普公司生产的一款低功耗四端稳压器，它为4角单列封装，稳压输出电压12V，精度有上下%5的差距。

一、PQ12RF2引脚功能排列



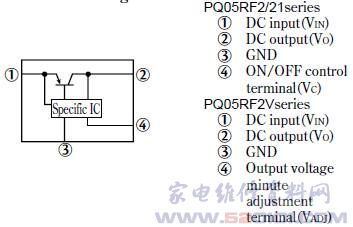

二、PQ12RF2测试数据（索尼KV-K29MF1上测得）

引脚 引脚功能 在路电阻(kΩ) 工作电压(V)
正笔测 负笔测 无信号 有信号
1 直流电压输入 3.8 10  13 13
2 12V稳压输出 1.1 1.1 12 12
3 接地 O O O O
4 稳压输出通/断控制 6.4 22 3.3 3.3



三、PQ12RF2典型应用电路
