概述：TDA8219是意法半导体公司出品的一款用作于CRT彩色电视机中的PAL/NTSC制式解码器及视频处理器，一般是与TDA8213（视频）、TDA8214B（H/V）构建成一个方案用于彩电的PAL/NTSC应用。其具备RGB三基色输出、亮度，对比度，色调饱和度处理、OSD字符信号处理等功能。

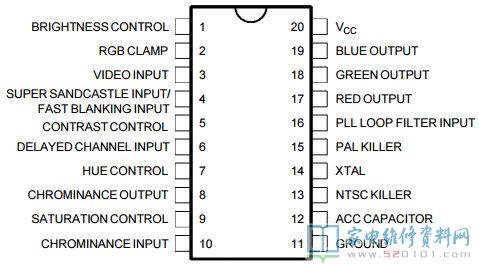

一、TDA8219引脚功能与实测电压

引脚

电压/V

正向电阻/KΩ

反向电阻/KΩ

功能

1

3.3

4.5

5.5

亮度控制

2

4.8

10

15

R G B箝位

3

1

10

15

亮度信号输入

4

1.4

8

13

消隐信号输入

5

2.8

3.5

3.5

对比度控制

6

2

11

15

色度延迟信号输入

7

0/PAL

10

14

色调控制

8

4.2

0.8

0.8

色度信号输出

9

2.2

4.5

4.5

彩色控制

10

2.6

10.5

14

色度信号输入

11

0

0

0

地

12

0.8

10.5

14

ACC电容

13

2.2

9.5

13

NTSC制滤波电容

14

3.6

10.5

13

色副载波振荡

15

1.2

9.5

13

PAL制滤波电容

16

2.4

10.5

15

环路滤波网络

17

4.2

2

2

R输出

18

4

2

2

G输出

19

4

2

2

B输出

20

9

1.5

1.5

9V电源

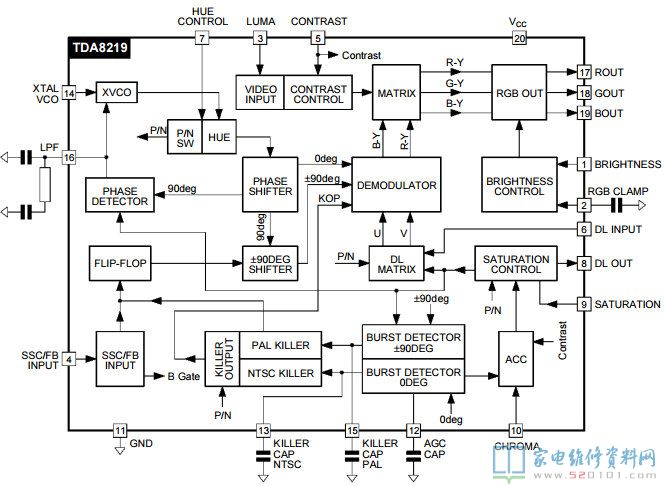

二、TDA8219内部方框图

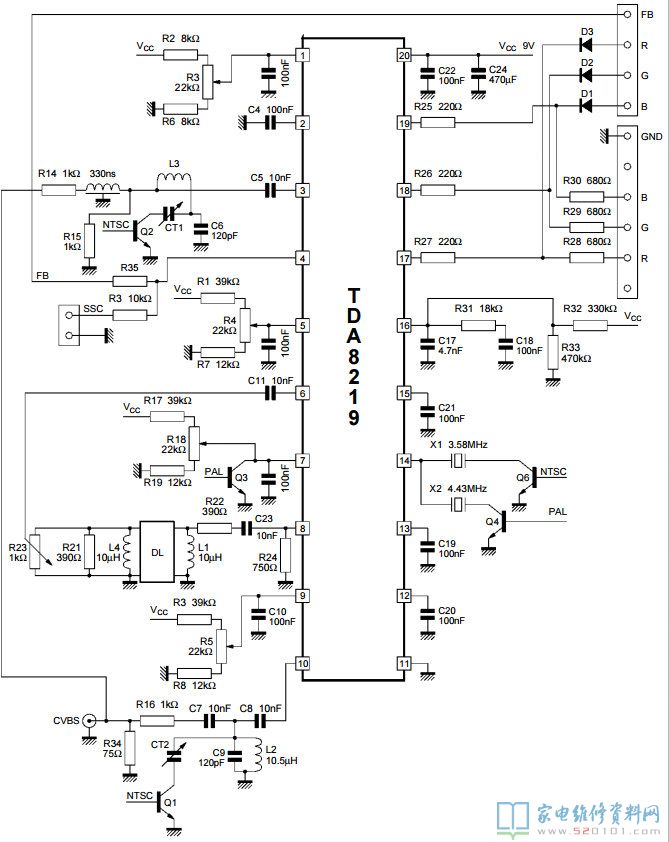

三、TDA8219典型应用电路
