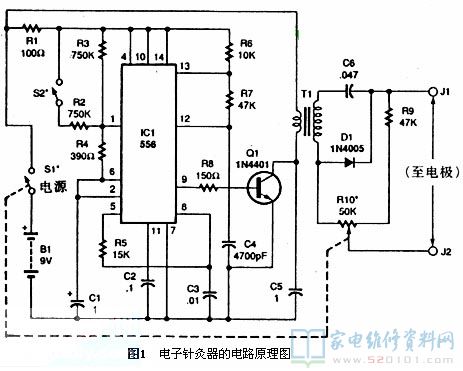

本文介绍一种无针的电子针灸器，它不用针，也不会感到痛，却能享受到针灸的种种好处。 一、电路说明 图1是电子针灸器的电路原理图。电路的电源为9V电池B1。开关S1用来接通和断开电子针灸器用，它在结构上与电位器R10是联动的。电阻R1用来限制电路的耗电...
天生 2017-06-29
-
此电路如电路图中所示，水管在一个电场或一个磁场的作用下，就能够除去垢物。这个电子除垢器使用的是电场，电场通过小金属片加到水管上。图中NE555作为一个多谐振荡器，当W的触点位于中心位置时，它的频率为700Hz.因为需要一个很强的电场，多谐振荡器的输出由变压器B2升压到近300Vpp．...
李宗友 2017-06-29
-
这个电路可有效制止睡觉时打鼾或说梦话，使用一段时间，形成条件反射，可逐步改掉这些毛病。只要打呼噜的人一发出鼾声或梦语者一说梦话，该电路就发出类似针刺电麻脉冲，使本人觉醒，而停止打鼾或梦语。 工作原理 电路见上图。话筒MIC检拾到鼾声或话语后，经C耦合至VT1、V...
2017-06-29
-

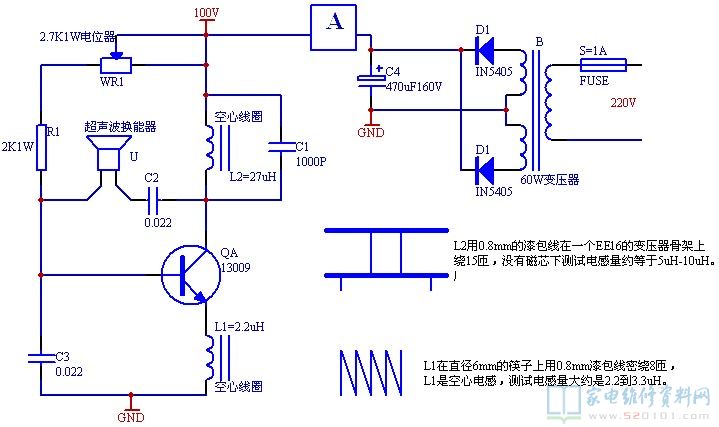

见下电路图：由QA、L2、C1、L1、C3、C2、R1及U和WR1组成一个大功率的高频振荡器，采用电容三点式振荡电路，电路的振荡频率是超声波压电换能振子U的固有频率1.013MHz。L2和C1组成的谐振回路在这里不决定振荡器频率，而是决定振荡幅度，它的谐振频率比电路的振荡频率约低，L...
老铎 2017-06-28
-

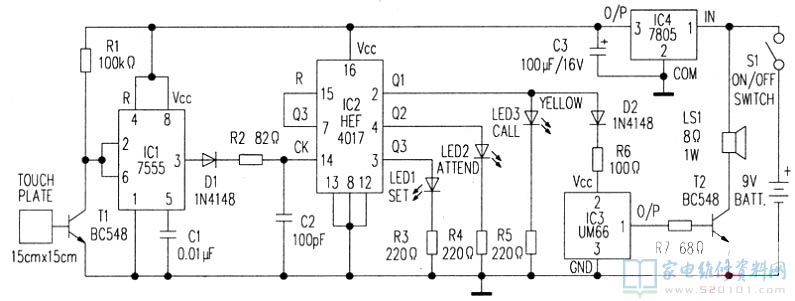

这种触摸式的求助板对老弱病残需要有人帮助时非常有用，求助者只需触摸一下装在手边的求助板，触敏电路就会自动发出求助信号，吸引其他人员注意而及时得到帮助(见附图)。显示板上的黄色LED3亮指示有求助呼叫发生，红色LED2亮指示需要立即救助，而绿色LED1指示电路接通后的待机状态。 ...
2017-06-28
-

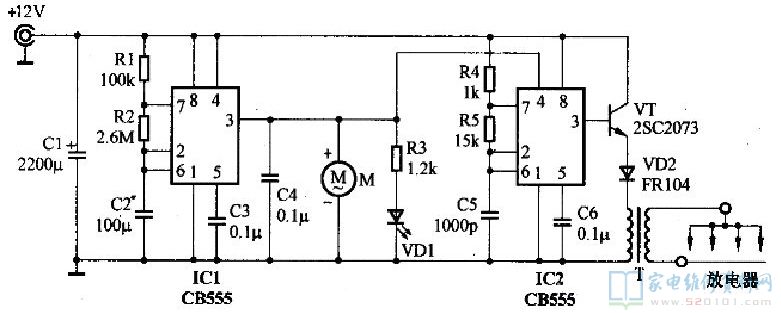

555时基电路IC2与R4、R5、C5等组成多谐振荡器。接通电源后，因C5上电压很低，IC2输出端(3脚)为高电平，同时12V。电压经R4、R5向C5充电，C5上电压逐步上升。当C5上电压上升到2／3VCC时，IC2内部触发器翻转，3脚输出低电平，同时内部放电管导通，C5上电压开始经R5通...
门宏 2017-06-28
-
电子脉搏仪是从手指上取出“指脉”信号，使用起来十分方便。当手指前端受到轻微的裹压以后，可以感觉到手指前端在血压的作用下有一张一弛的感觉，将这个信号用传感器提取出来，转变为电信号，再以光和声的形式显示出来，就可以知道脉搏跳动的情况了。 为了便于经常携带及制作，本...
2017-06-28
-
患有头痛、腰痛等多种慢性疾病，经常需要进行针灸治疗。去年出差，见到款针灸笔，外观设计颇似一只小老鼠，十分新颖，欣然购回。经使用，治疗效果良好。 本人对其进行剖析(电路如附图所示)。工作原理如下IC1为音乐集成电路，K1闭合后，IC1输出的音频电流经BG1...
王琪 齐海伦 2017-06-28
-

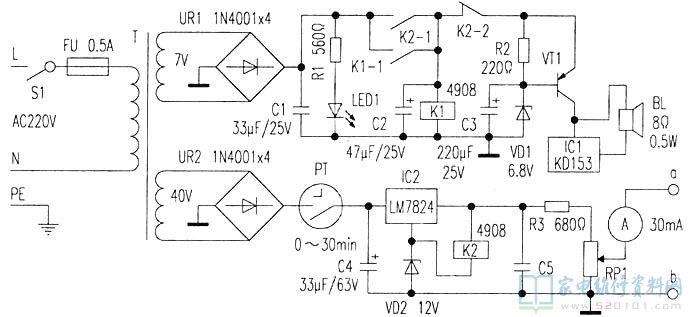

骨质增生是中老年人的常见病，目前市场上据称能治疗骨质增生的医疗器械不少，但基本电路相同。本文选择其中一种简述其工作原理，供参考。相关电路图如下。 工作原理如下： 闭合电源开...
张树弼 2017-06-22
-

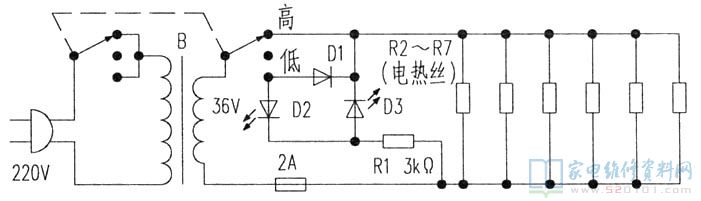

安全电压电热毯就是由变压器B将220V变为36V安全电压供给电热丝(见图1)产生热量，并由双刀三掷扳把开关K(中间位为断)控制高低温，由二极管D1(100V 1A以上均可)半波整流降低近一半电压维持保温状态。 变压器在电子市场可购到，如机床通用的BK50型，就...
蔡茂松 2017-06-22
-

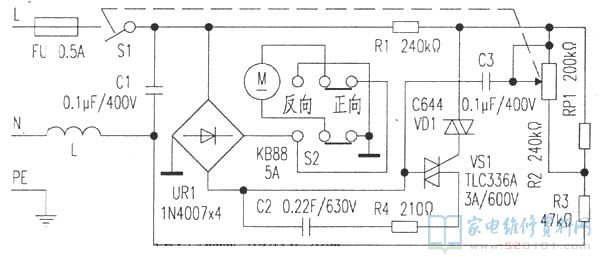

电路原理见下图，闭合电源开关S1，220V市电经电阻R1、R2、R3，电位器RP1组成分压电路分压后给电容C3充电。当C3充电至一定值时，双向二极管VD1导通，输出一触发脉冲电压到VT1触发极，VT1受触发导通，整流桥UR1输入端受电，输出端输出受控脉动直流电压，为直流电机M供电。电...
2017-06-22
-

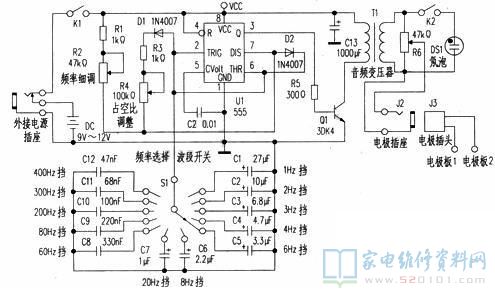

低频电脉冲治疗仪的电路工作原理见下图，其核心是由555时基IC构成的多谐振荡脉冲发生器。用频率选择波段转换开关S1实现频率范围的粗调；频率的细调和电脉冲波形占空比的调整，则用电位器R2和R4完成；C13是滤波电解电容，它的作用是滤除电路给电源造成的脉冲干扰，以免仪器工作时干扰其他电器...
薛成 2017-06-22
-
微波针灸仪是将现代的微波技术与古老的针灸技术相结合的新型医用治疗仪器，具有中国特色。它除了有传统的针疗作用外，还有微波的热效应、非热效应，电磁场效应以及穴位效应。进行微波针灸，用针少，对一些顽固性疾病，如三叉神经痛、坐骨神经痛和面瘫等疗效显著。常用的微波针灸仪都属于连续波针灸仪，其缺...
周亮平 2017-06-22
-

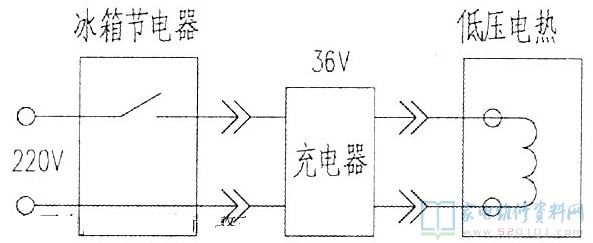

目前市场上销售的电褥子，一般工作年限较短。如果过期使用，由于电热丝老化，极易折断，一旦漏电将发生严重事故，尤其对溺尿小孩和病人更加危险。笔者利用电动车充电器(以36V为好)作低压电源，并以电炉丝为负载，制作的电褥子，已使用两个冬天，效果甚佳。 现介绍如下： 由...
刘德村 2017-06-22
-

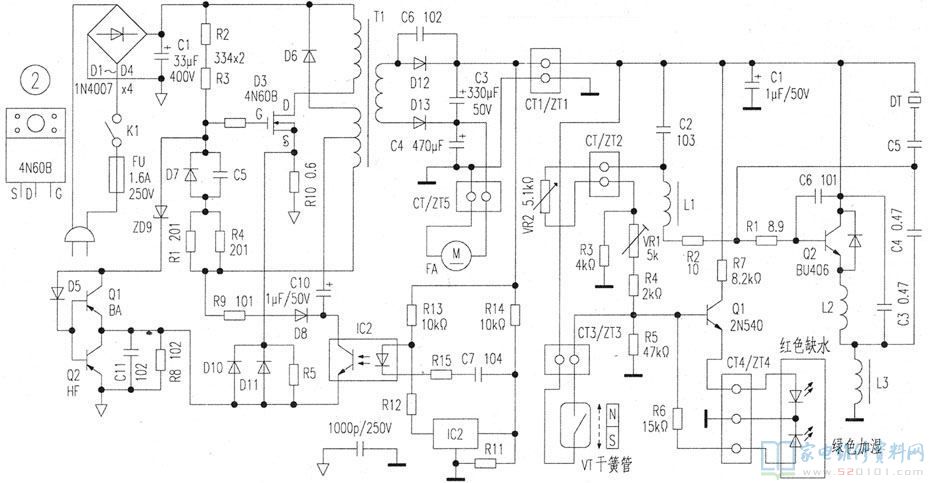

超声波加湿器是我国北方和西部高寒干燥地区大中城市家庭使用的一种环保型家电，能调节室内空气，增加湿度，消除静电，消毒除尘，防病健身，滋润皮肤。这种小家电一般都不带维修电路图，现在根据维修中接触到的多种型号加湿器，着重介绍一种新型欧牌超声波加湿器电路和维修，供参考。 ...
徐伟 2017-06-22
-

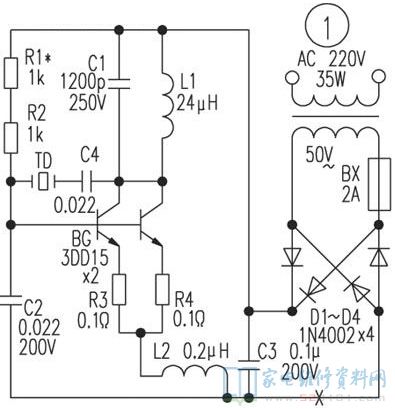

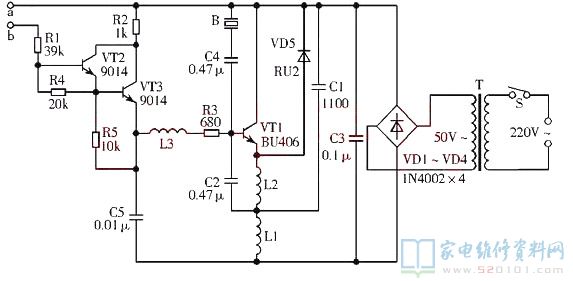

该晶体管超声波除供观赏外，还有医疗保健作用，它能调节室内温度，净化空气。 超声喷泉是以超声波的定向压强使水面隆起，并在隆起的水面周围产生雾气。 见图１，它是一个大功率的高频振荡器，采用电容...
2017-06-22
-
空气负离子发生器是利用高压电晕增加空气中负离子成份，从而改善空气质量，可以促进身体健康，被誉为“空气维生素”。医学临床实践证明，它对呼吸系统、循环系统以及神经方面等疾病均有辅助疗效，因而在生活及医学界得以广泛应用。 本文介绍的是一种高效开放式负离子发生器，它采用可控硅逆变高压，悬浮...
2017-06-20
-
本文介绍的小型家用消毒液发生器能够生成有效含氯消毒剂，并具有制作成本低(＜25元)、操作简单、使用原料便宜等特点，所生成的消毒液对人体无毒、对环境无污染．杀菌消毒效果好。 一、工作原理 小型消毒液发生器的电路如图1所示。它实质上是一个具有定时功能的小型电...
2017-06-20
-
笔者介绍一种多用途的超声波雾化器。该雾化器具有以下特点：分体式，即超声雾化头与电源和电路部分完全分离；便携式，体积小、即插即用、设有自保功能；高可靠，可全天候工作；雾化量大，与别墅的山水盆景配套可发生云雾缭绕的动感；特别适合过分干燥的环境对空气加湿，以利人的呼吸；在水中加入适量的某种溶剂，...
2017-06-20
-
本文介绍的装置能使盆景的假山、树木周围产生层层雾气，犹如山间飘着朵朵白云，极大地提高了观赏价值。 一、工作原理 电路如附图所示。 主要由超声波发生器、水位控制器、电源电路等几部分组成。超声波发生器主要由三极管VT1构成，VT1及其外围元件组成电容三点式LC振荡器，B是超声波换...
