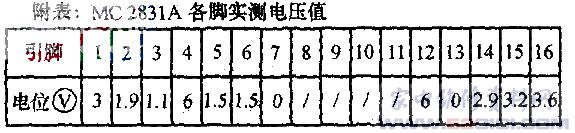

本文向读者推荐一种由美国摩托罗拉公司生产的单片调频发射集成电路MC2831A组装的无线发射器。它具有音质好、失真小、无跑频现象、射频传输稳定等优点。 这个发射器的输入端可插入电磁话筒，用于车队行进中相互联络。也可播放MP3、CD等音源的音乐节目。 又可转发电视伴音，用调频收音机的耳...
王泽民 2017-03-13
-

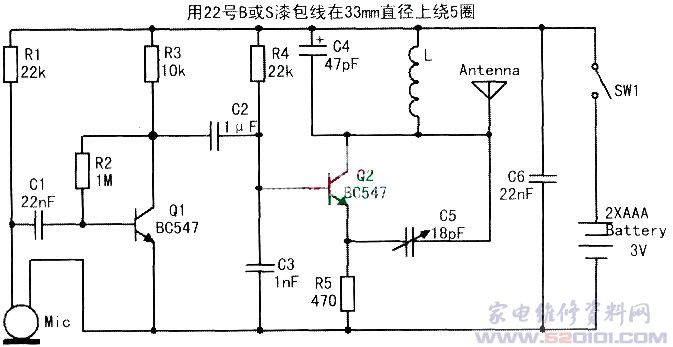

一、性能 输出功率不超过5-8mW，发射范围在房屋区可至300米左右，用一部普通FM收音机接收，经测试其灵敏度和清晰度俱佳，电路设计中最富挑战性的部分就是只需用3V电源和半波天线便有如此的发射能力。电路耗电小于5mA，用两枚干电池可连续工作80至100小时。 电路在正常工作下非常稳...
刘春河 姚晓亮 2017-03-13
-
一、本机的主要特点 1．频率比较稳定，因为是多级放大电路，不像单管电路从振荡到发射都在同一级电路，那样它的输出级的分部参数很容易影响到振荡电路，而使频率不稳定。这也许是单管调频发射电路不能进入实用意义的原因。而本机从调频到天线发射中间，有几级...
杜永 2017-03-13
-
压控振荡器是频率合成器中的关键电路。在制作业余无线电通信设备时。为了使本振得到较小的相位噪声和微小的步进频率，一般采用较高的振荡频率和较大频率步进的振荡电路，然后用高速分频器进行分频。但振荡频率高，制作难度大。笔者使用宽带集成放大器μPC1651（或μPC1676）制作的压控振荡器非常简草...
耿振 2017-03-13
-

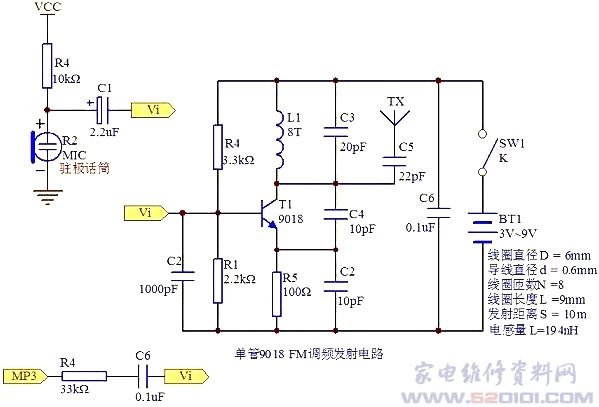

无线FM音频转发器可以将音频信号调制成高频信号，在一定距离内用调频收音机进行接收。无线音频转发器被大量地应用于无线耳机、车载MP3转发器、会议广播、楼宇及公园广播等地方。最简单的无线音频转发器可以只用一个三极管构成，如下图所示：图一单管音频FM转发器 &...
中华维修整理 2017-02-27
-

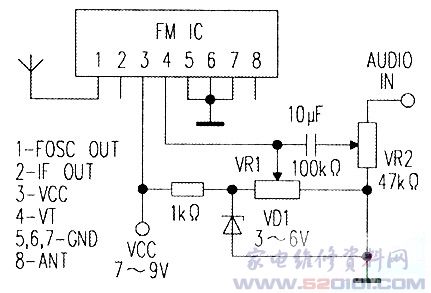

近日笔者用一只高放部分损坏了的调频头(FM)。制作了一个FM发射器，十分有趣，特写出来与大家共享。 所用的调频头是一只米兹米调频头，当然也可利用其他带有本振输出的调频头。因为在制作的时候，只利用本振部分，所以即使高放和混频损坏也没有关系。而且在实际使用中...
于湘涛 2017-02-27
-

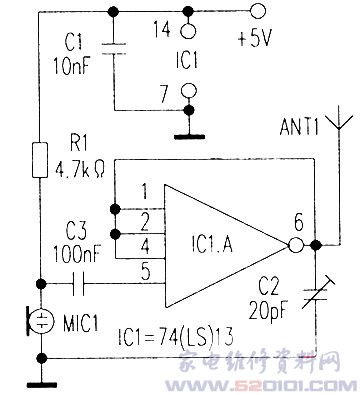

电路最简单，元件极少，可作儿童玩具或随身携带使用，由与非门IC1(74Ls13)、话筒MIC1与四个电阻电容组成。 驻极体话筒所需偏置电压由电源经R1供给。话筒信号送到IC1的⑤脚，调频信号经⑥...
中华维修整理 2017-02-27
-

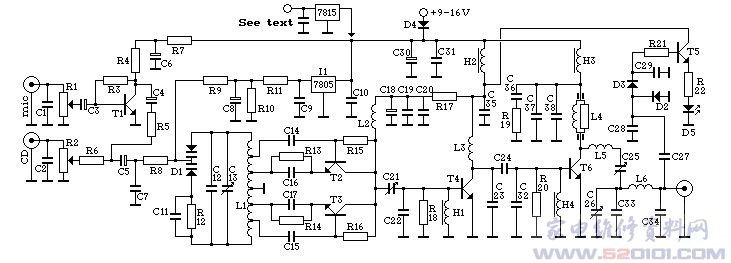

Veronica FM发射机容易制作，性能稳定，信号纯净,不使用专业零件和IC,并有辅助测试功能使您在没有专业设备的情况下轻易地进行调试。它有两个版本,1瓦和5瓦。1瓦版本适用于3公里发射距离，所需的电源是12-16V200mA；5瓦版本适用...
中华维修整理 2017-02-27
-

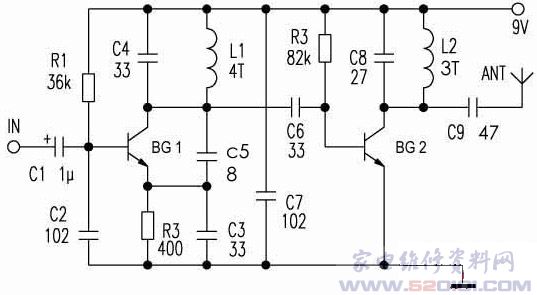

本电路工作电压为9V，工作电流2～6mA，元件参数如图可知，BG1为9018、BG2为C1959（也可以是9018，不过功率很小，如果是D-40可以将射距离扩大到1000米),L1、L2为0.5mm的漆包线在0.5的圆棒上绕4和3...
中华维修整理 2017-02-27
-

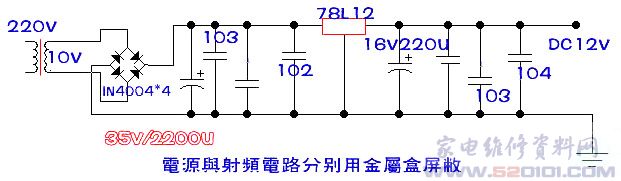

笔者采用手头现有的元器件，综合参考<<北京电子报>>等报刊相关的制作文章，做了一台远距离调频广播发射机，工作于88－－108MHZ频段内，业余时间用来播放音乐。电路原理现见附图。图(1)&nbs...
李士风 2017-02-17
-

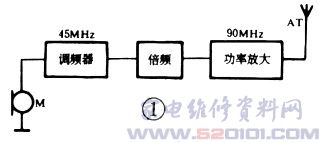

该话筒采用直接调频方式，中心频率为90MHz，发射功率约0.5W，最大频偏士50kHz，发射距离不小于50米。 一、电路方框图 其方框图及原理图如图1、2所示。驻极体话筒产生的音频信号作用于调制器T1的发射结作为调制电压。该电压的大小直接改变着晶体管发射结的结电容，结电...
中华维修整理 2017-02-17
-

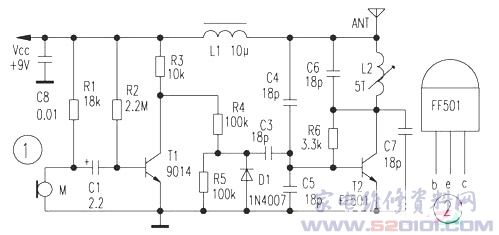

本文介绍的小功率调频发射电路，由于使用了专用的发射管，调制度深，不产生幅度调制，失真小，发送距离远，工作稳定。电路简单易制，只要焊接无误即可工作，电路原理见图１所示。 图１电路中，由专用发射管Ｔ２和其外围件组成一频率在８８～１０８ＭＨｚ范围内的高频振荡器，驻极体话筒拾取的音频信号先...
中华维修整理 2017-02-17
-

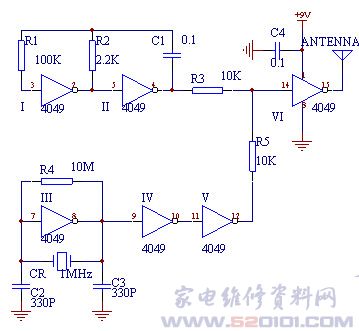

这里介绍一种AM发射机电路，频率稳定、电路简单、制作容易、无须调试即可成功。可用于收音机调试及刻度盘校对等。 发射机电路采用一片CD4049反向器，使电路特别简单。电路射频振荡器使用反向器III，射频振荡器的频率受到1MHz晶振的控制。IV和V号反向器组...
中华维修整理 2017-02-17
-
本无线话筒电路设计合理、造型美观大方、传声距离远、使用寿命长、经济实惠、耗电小，适合普通FM调频收音机使用。振荡线圈L的制作：在Ф5mm的直柄钻花上用Ф0.5mm的漆包线平绕4T脱后即成。 振荡线圈L的调整：打开收音机...
中华维修整理 2017-02-17
-

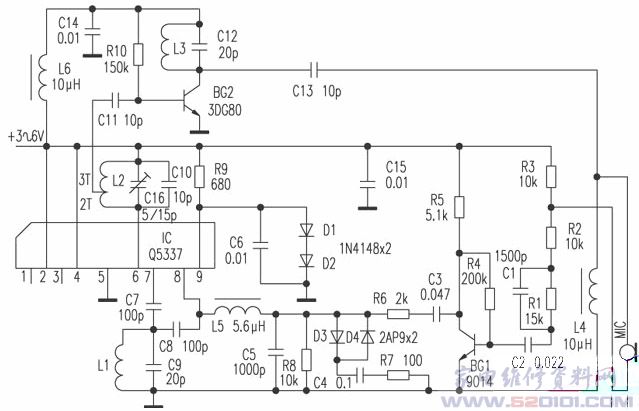

笔者制作的无线调频话筒是以Ｑ５３３７为核心，外加一级低频放大和射频功率放大电路等组成（可提高话筒的灵敏度和射频发射功率）。该调频话筒在我单位２５０ｍ２的大教室内用作课堂教学，已使用了６年，效果很好。 该话筒语音清晰度较高，主要采取...
中华维修整理 2017-02-10
-

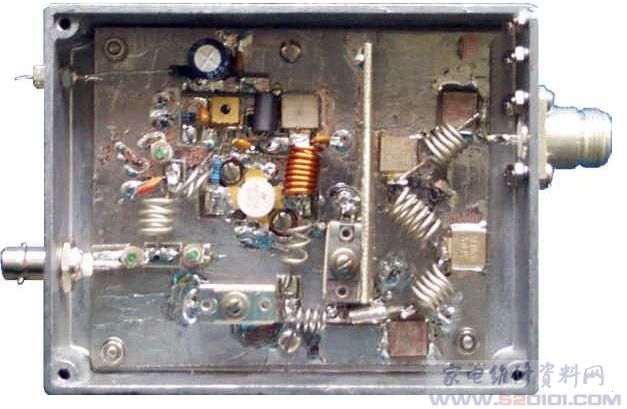

一、电路清单 编号 元件参数及描述 FEC型号(注1) 数量 C1, C2, C4 5.5 - 50p 小型瓷介微调电容 148-161 3 C3 100p 50V 瓷介电容 （NP0） 896-457 1 ...
中华维修整理 2017-02-10
-

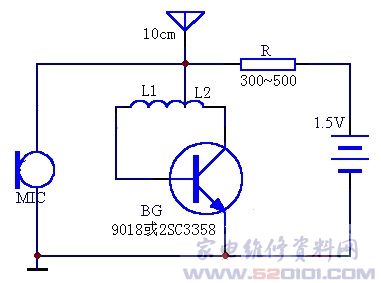

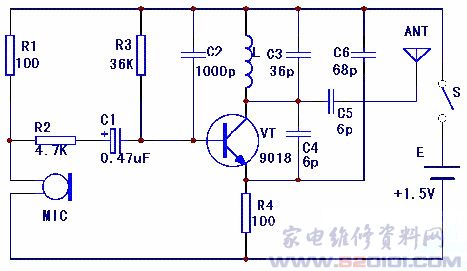

看到上面的图，太简单了。电路用了极少的元件，只有4只，就组成了一只微型无线调频话筒，工作频率较稳定，发射距离大于10米，1.5V供电时，电流小于0.5mA，这样节能的话筒还少见，3V供电时距离可达30米。 电路如图，B...
中华维修整理 2017-02-10
-

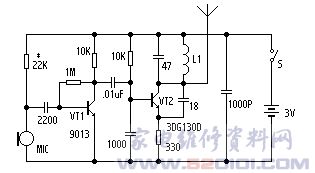

之所以给大家介绍这个电路，是它即体现了模电的基础更体现了高频的典型电路，频率高，所以可以锻炼大家的动手能力！“电路如果均经过严格计算和实验，一般装配的成功率在99%以上”，为何不自己试做一个（见下图），你定会有成就感的，确实效果还不错。给它取...
中华维修整理 2017-02-10
-

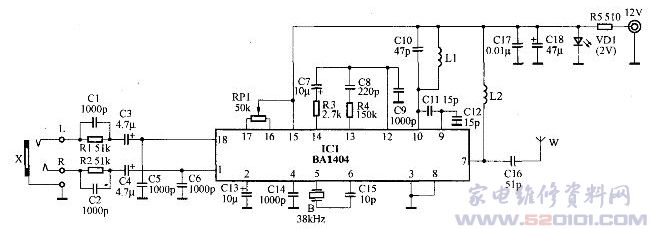

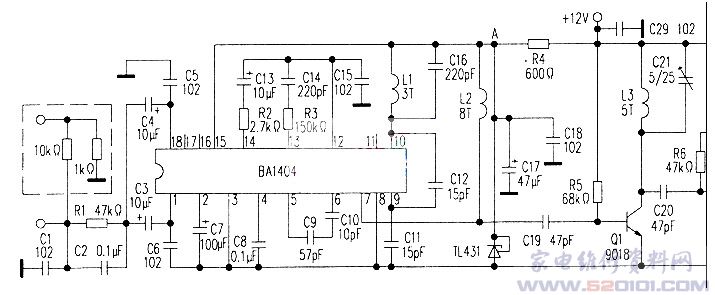

左、右声道音频信号分别由18脚、1脚输入IC1(BA1404)，由内部的L、R放大器分别放大后，进入平衡调制器，调制后的立体声信号由14脚输出。R1、C1(R2、C2)构成时间常数为50μs的输入端预加重网络，以与调频收音机的频率特性相配合。C3、C4是输入耦合电容。RP1为平...
中华维修整理 2017-02-10
-

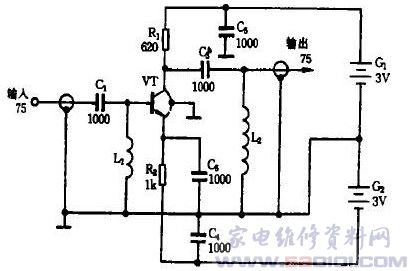

有线电视还没有入网的用户，收看电视节目还需要电视天线，这里介绍一种适合室内电视天线用的放大器，它电路简单，但使用效果不错。 1．电路原理 室内电视天线放大器的电路如图1所示。它仅用一只超高频三极管组成。 本放大器采用G1、G2双电源供电，其电路特点是：对高频交流而言，本电路是共发射极接...
中华维修整理 2017-02-10
