液晶TTL屏的接口定义

       TTL信号是TFT—LCD能识别的标准信号，后来用到的LVDS、TMDS等信号，都是在它的基础上编码得来的。由于TTL信号电平有3V左右，对于高速率、长距离的传输影响很大，且抗干扰能力较差，后来的LVDS接口有效的解决了这问题。只要是XGA以上的屏，一般都是采用LVDS的接口方式。

       早期的12″及以下的屏多是单6位TTL接口。屏上的接针脚一般是41针和31针，分辩率是VGA（640X480）SVGA（800X600）。12″的41针居多，分辨率是：800X600，小屏10″以下的是31针居多，分辨率是640X480。

       6位TTL信号线一共有22条，（最少的，电、地不计算）。分别为R、G、B三基色信号，二个HS、VS行场同步信号。一个CK时钟信号。一个DE数据使能信号。其中R、G、B三基色信号根据屏的位数不同，有不同的数据线数，有6位和8位之分。其中6位屏的信号线是：R0~R5、G0~G5、B0~B5。8位屏的信号线是：R0~R7、G0~G7、B0~B7。三基色信号是颜色信号，错位会使颜色混乱，另外4条（HS、VS、DE、 CK）是控制信号，接错会是屏不亮。无法正常显示。

       有关概念：

       H—SYNC    行同步信号

       V—SYNC    场同步信号

       DE（DATE  ENABLE）数据使能信号。确定有效的信号显示区域，去掉无用的信号。DE和HS、VS的区别：DE>HS\VS，有DE。可以不用HS、VS

       H—T  TO  ALL   2个H—SYNC之间的CLK

       V—T  TO  ALL   2个V—SYNC之间H—SYNC的数量。叫V—T  TO  ALL    R、G、B  3合1是一个像素，横向、纵向排列布满液晶屏。

       测试单6位、单8位的TTL屏，可以看出CLK、DE信号旁边各有2条地线。HS、VS信号是在一起的。电源（VCC）肯定连接保险管。地（GND）是最好测量的。

       最后是R、G、B信号。每组R、G、B要么是一起出现。 如：GND、R0~R5、GND、GND、GND、G0~G5、GND、GND、GND、B0~B5、GND、 要么就是中间断开：

       如：GND、GND、GND、R0~R2、GND、R3~R5、GND、GND、GND 在实际配屏过程中。除了现成的已知的屏，通过测量，我们可以知道一些其它屏的接口定义，另外通过测量地和电源，可以估测出其他4个信号DE、CLK、HS、VS的信号位置，和屏上的R、G、B信号分布情况。

       配屏改线过程中，注意屏的高位（MSB）与低位（LSB），原则是从高位往低位接。不够，丢掉低位。如：屏的R0~R5是对应接驱动板的R2~R7。 在TTL的屏中有不是标准接口的屏，这类屏给配屏带来一些困难，但接口定义也是按上述原则分布的，改线时要对屏的定义进行猜测。最好是有屏的现成的定义文件。

       还有40P、50P、60P、70P、80P的扣巢的屏。这类屏一般用现有的驱屏线。

       下面是几个不同TTL类行的标准屏的定义描述：

1、41扣单6位TTL屏描述：A。B类

       A类如： NEC：NL6448AC33-13   NL6448AC33-21   NL8060AC26-04  NL8060BC26-17 NL8060BC29-01  NL8060BC31-01   NL8060BC31-02  NL8060BC31-09

       FUJITSU：NA19016-C301、NA19017-C001、NA19017-C101、NA19017-C405、NA19018-C751

       三星：LT12S1-105、LT12S1-153、LT12S5-105、LT12SS-105、LT12SL-105

       LG：LP12S1、LP12S2、LP12SB、LP12SL、LP12SP、IBM：73H7060、73H7404

       日立：TX29D14、TX30D01、TX31D21、TX31D24、TX31D25、TX31D27 、TX31D30

       现代：HT12S11、HTM121S631、HT12S12-100

       松下：MEDTCB08QAF

       SHARP：LQ11S44、LQ12S31、LQ12S41、LQ12S08、LQ12S56、LQ121S1DG11

        B类如： 三菱：AA10SB6C-ADFD、AA11SB6C-ADFD、AA12SB6C-ADFD

        SHARP：LQ9PS01、LQ10DS01、LQ10DS01T、LQ10DS05、LQ10PS2G、LQ11DS01 LQ11DS03、LQ11DS11、LQ11S30、LQ11S353、LQ11DS41、LQ12S01、 LQ121S1、LQ121S1DG31

        东芝：LTM10C011S、LTM10C038

        NEC： NL8060BC29-06

        三星：  LT104S4-151

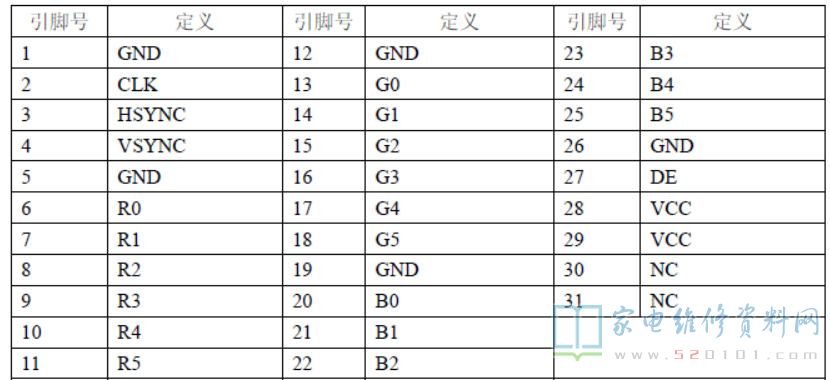

2、31扣单6位TTL屏描述：A类

       典型屏举例：

       SHARP：LQ64P311、LQ10D321、LQ10D346、LQ10D361、LQ10D367

       NEC：NL6448AC20-06、NL6448AC33-18、NL6448AC33-24 PVT：PD104V1T1

       三菱：AA10AV6C-ADDD

       三星：LT104V3-101、LT104V4-101、LT104V4-102

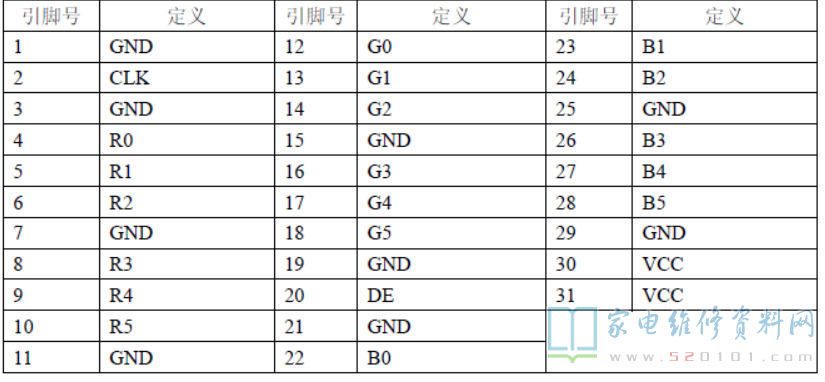

3、31扣单6位TTL屏描述：B类

        典型屏举例：

        松下：MEDTBC05QAF、MEDTBC06QBF

        东芝：LTM10C011D、LTM10C021、LTM10C035K、LTM10C039、LTM10C042 LTM10C0209A、LTM10C209F、LTM10C273

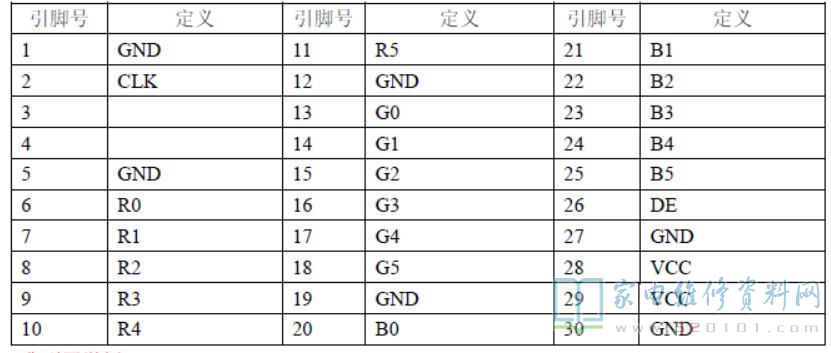

4、30P单排单6位TTL屏描述：

         典型屏举例： LTM12C275C、LTM12C263

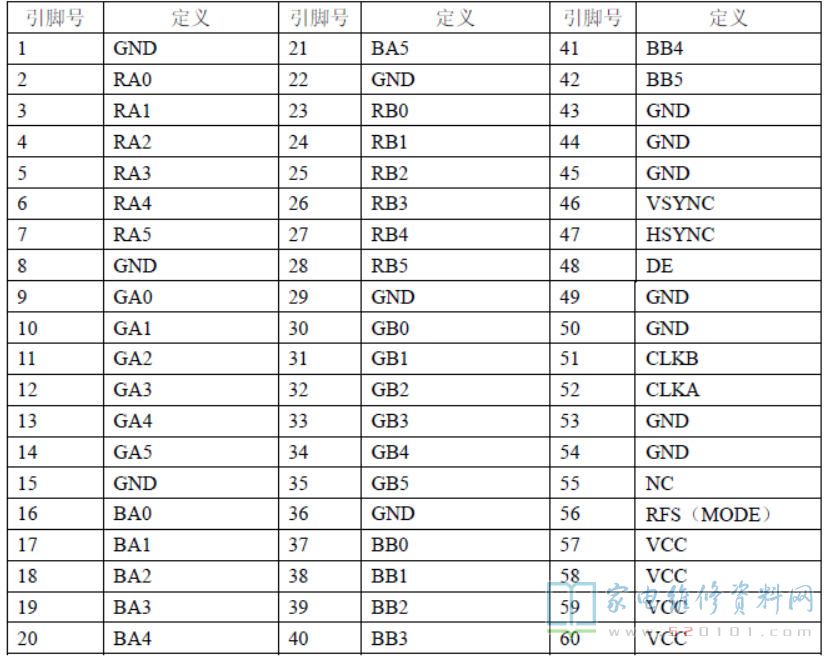

5、60扣双6位TTL屏描述：

        典型屏举例： LG：LM150X05-A3   3.3V
