概述：W83301DR-O采用24脚封装。

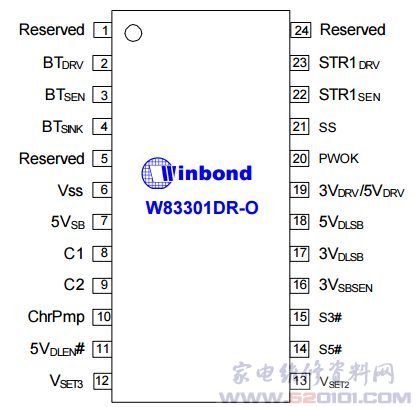

一、W83301DR-O引脚功能

　　Reserved:保留。
　　STR1drv:门驱动。
　　STRIsen：电压反馈（对应STR1drv），同时为电压输出。
　　SS:软开关。
　　PWOK:电源好信号。
　　3Vdrv/5Vdrv: 3.3V/5V输出控制。
　　3Vsbsen：电压反馈（对应3Vdrv），同时为电压输出。
　　5Vdlsb: 5Vdl输出控制。
　　5Vdlen#: 5Vdl输出使能控制。
　　3Vdlsb: 3VDL输出控制。
　　S3#，S5#:控制信号。
　　Vset2，Vset3：输出模式设置。
　　C1，C2，ChrPmp:充电泵，接电容。
　　5Vsb:接ATX电源5VSB。
　　Vss:电源地。
　　BTdrv：门驱动。
　　BTsink:门驱动。
　　BTsen：电压反馈（对应BTdrv），同时为电压输出。

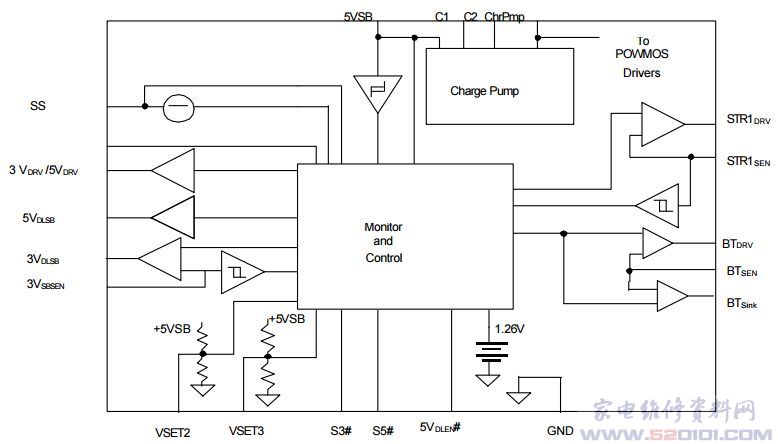

二、W83301DR-O内部方框图

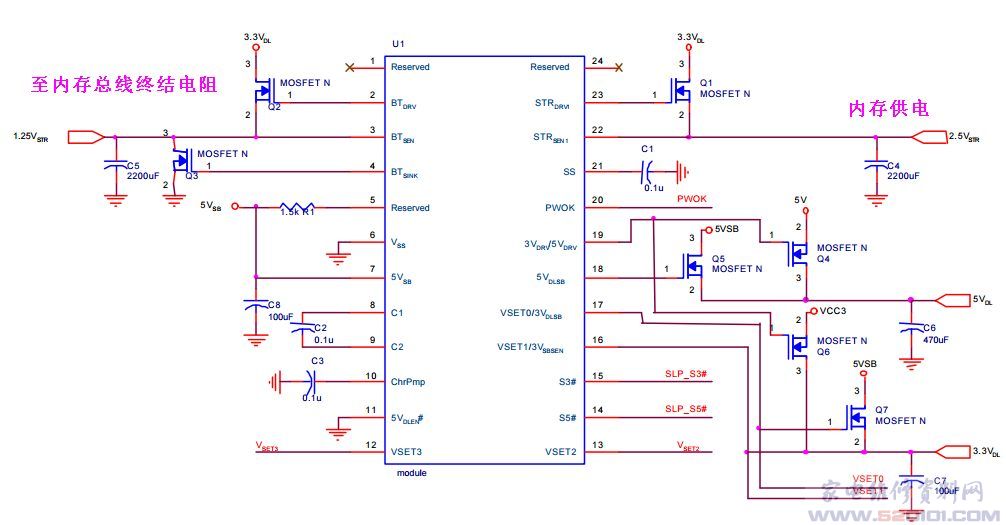

三、W83301DR-O典型应用电路
