概述：STV2116是意法半导体公司（STMicroelectronics）出品的一款用作于CRT彩电小信号处理芯片，其具备亮度、NTSC和PAL制式色度和偏转电路处理等功能。STV2116采用42引脚DIP封装工艺。


一、STV2116功能和特性

* 集成滤波器（陷波、带通）
* 集成亮度延迟线
* PAL/NTSC色度解调器
* NTSC自动色调控制
* 自动切断电流回路
* 两个RGB输入
* SVHS开关
* 双PLL水平偏转
* 垂直倒计时
* 蓝屏

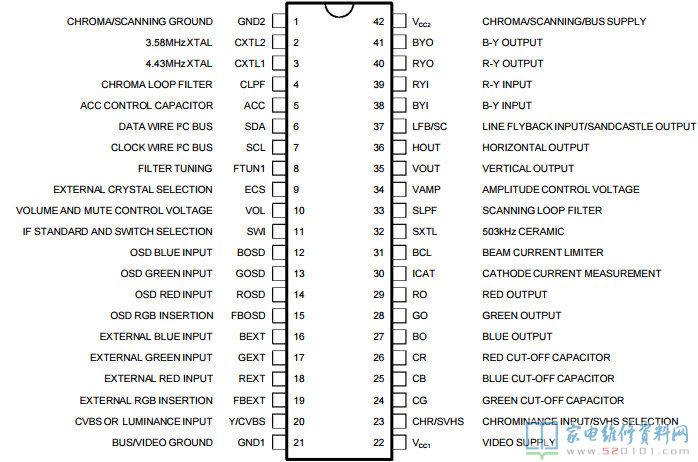

二、STV2116引脚功能和实测电压

脚号 有信号电压/V 正向电阻/KΩ 反向电阻/KΩ 引脚功能
1 0 0 0 地
2 7 12 17 外接晶振
3 3.4 12 17 外接晶振
4 2.6 12 20 PLL环路滤波
5 2 12 20 自动消色控制
6 3 10 18 数据线
7 2.6 10 18 时钟线
8 3.8 12 16 色度信号带通及陷波调整虑波器
9 0 12 20 控制晶振
10 空 12 20 音量控制输出
11 空 10 20 AV
12 0.8 12 22 字符B输入
13 0.8 12 22 字符G输入
14 1.2 12 22 字符R输入
15 0 1.5 1.5 字符消隐输入
16-19 - - - 未用
20 3.4 12 18 亮度信号或视频信号输入
21 0 0 0 地
22 8 6 7 电源
23 1.4 12 13 色度信号和视频信号输入
24-26 0 12 18 接箝位电容
27 3.2 2 2 B
28 3.4 2 2 G
29 3.4 2 2 R
30 3.4 10 12 CUT-OFF控制反馈输入
31 4.2 12 16 ABL控制输入
32 2 11 15 外接行振荡晶振
33 3.8 12 17 行振荡晶振AFC电路
34 12 20 场幅控制
35 6.2 12 20 场输出
36 3.6 2 2 行振荡脉冲输出
37 0.6 8 8 行AFC电压输入
38 2.3 12 17 B-Y信号输入
39 2.2 12 18 R-Y信号输入
40 5 12 20 R-Y信号输出
41 5 12 20 B-Y信号输出
42 8 5 5 电源

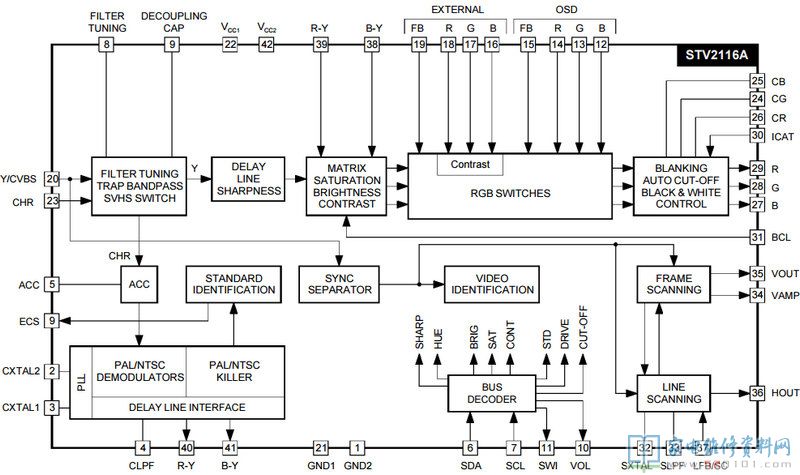

二、STV2116内部方框图

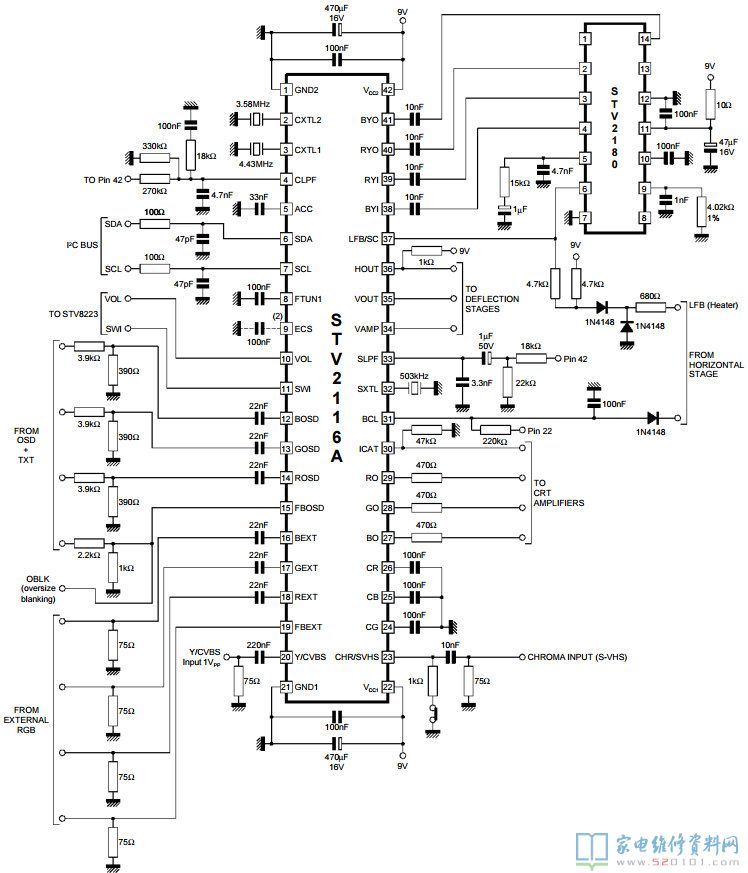

三、STV2116典型应用电路
