概述：uPC1488H是一款CRT彩色电视机场输出电路芯片，它采用单列9脚封装工艺，工作电源电压范围=20～27V，典型值=24V，最大电源电流=170～210mA，典型值=190mA，最大电源电压=30V，升压=65V，输入电压=2.5V，电源电流=350mA，输出电流=-1.1～1.1mA，允许功耗=6W。uPC1488H内部电路和最常用场输出电路LA7830差不多。uPC1488H为9脚封装，其中①、⑨为空脚，LA7830为7脚封装。因此须按下表改动接入电路，才可使彩电正常工作。


一、uPC1488H引脚功能

管脚

功能

电压

1

地

0

2

场输出

17.7

3

泵电源输入

28.9

4

场激励信号输入

0.9

5

消振电容

0.8

6

电源

28.7

7

泵电源输出

2

8

NC

0.1

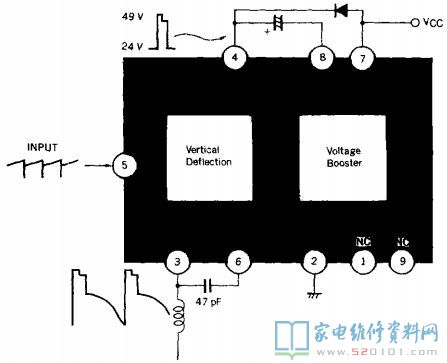

二、uPC1488H内部方框图

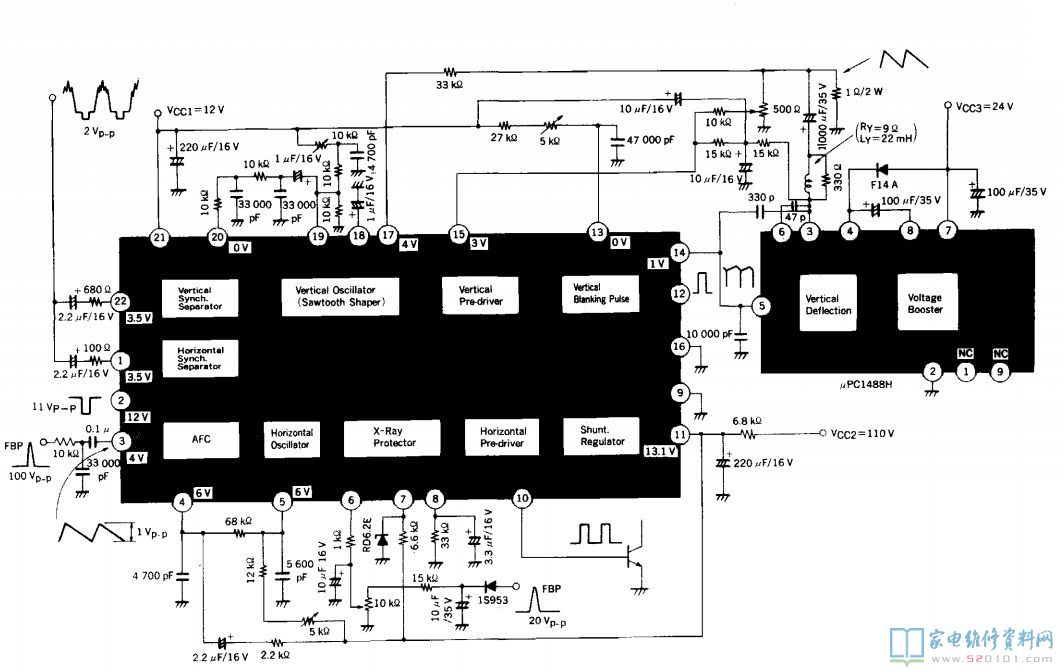

三、uPC1488H典型应用电路
