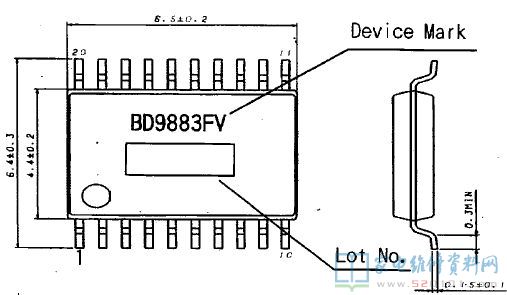

概述：BD9883FV是罗姆半导体（ROHM）出品的一款DC-AC逆变器控制IC芯片，它具备36V高压处理、带半桥的1CH通到控制、灯电流和电压感应反馈控制；通过软启动控制轻松实现排序、带定时器锁的短路保护、欠压锁定、模式可通过备用插脚选择操作或备用模式等功能特点。BD9883FV采用SSOP-B20引脚封装工艺。


一、BD9883FV引脚功能

引脚编号 引脚名称 引脚的功能说明
1 DUTY 控制PWM模式和突发模式
2 BCT 用于调整突发三角波振荡器的BCT至GND外部电容
3 BRT 从BRT到GND的外部电阻，用于调整突发三角形OSCI 1延迟器
4 CT 从CT到GND的外部电容，用于调整三角形OSCI1
5 RT 从RT到GNO的外部电阻，用于调整三角形OSCI1
6 SRT 从SRT到RT的外部电阻，用于调整三角形OSCI1
7 GND 接地
8 FB 误差放大器输出
9 IS 误差补偿器输入①
10 VS 误差放大器输入②
11 STB SWI TCH开关
12 SCP 外部从SCP到GND的电容，用于定时器锁存
13 SS 用于软启动控制的从SS到GND的永久电容器
14 PGND FET DR Ivers接地
15 LN NMOS FET驱动器
16 HN NMOS FET DR IVER
17 SW HN输出的低电压
18 BST HN输出的引导输入
19 REG 内部调节器输出
20 VCC 电源电压输入


二、BD9883FV内部方框图
