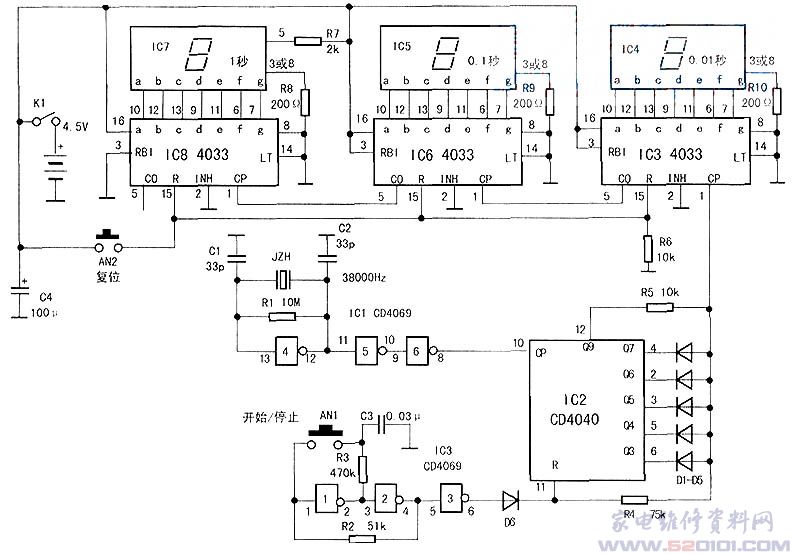

1．电路原理 此款秒表采用发光数码管显示，计时精度为百分之一秒，最大计时时间为9.99s。 电路原理图如下图所示。电路由时钟电路、计数/译码/显示电路、手动计时控制电路组成。时钟脉冲发生器用CD4069组成晶体振荡器产生38000~Hz的脉冲信号，再由CD4040计数/分频器生成周...
李岗 2016-04-01
-
-
晶体管图示仪器是用来测量晶体管输入、输出特性曲线的仪器。在实验、教学和工程中通过使用图示仪，可以获得晶体管的实际特性，能更好的发挥晶体管的作用。这款简易晶体管图示仪制作简单、价格低廉、使用方便，可以满足对于数值精度要求不高的场合。 与普通示波器配合使用，即可测量小功率NPN、P:NP管...
杜智铨 王虹 薛云 任维政 2016-03-24
-

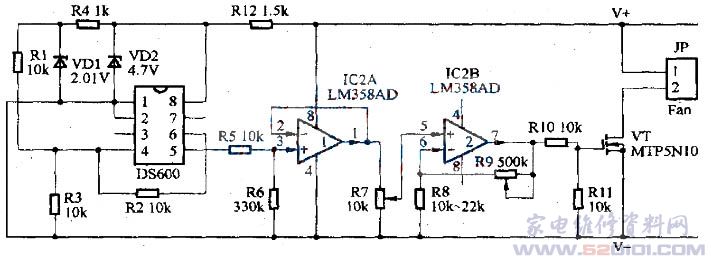

温度控制器的电路原理图见图1、该电路由美国MAXIM公司生产的温度传感器DS600作为温度控制器件，它在不同的环境温度下输出不同的信号电压，再用双运放LM358对信号进行放大，放大后的驱动电压控制场效应管，带动电风扇。基本原理是：DS600是一个高灵敏度、模拟输出温度传感器，它的供电电压范...
李二友 2016-03-24
-
这里介绍一种利用普通万用电表就能测出晶体管反向击穿电压的小仪器，其测量范围为0～1000V，可满足一般测量要求。 1.电路原理 晶体管反向击穿电压测试器的电路如下图所示。 电路可看作一个高压恒流源向待测管馈电，用万用表就可直接读出管子的...
佚名 2016-03-24
-

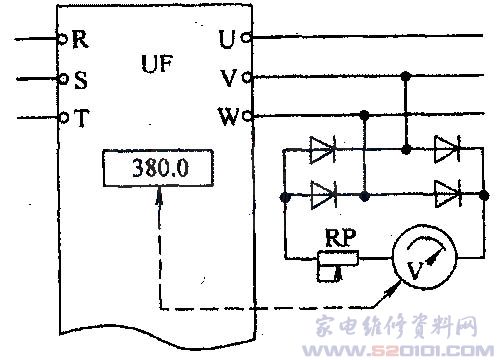

制作方法如下：在市场上购买一个磁电式的低压直流电压表，量程不限。找一个阻值较大的电位器RP(500kΩ左右)与电压表串联，开始时将RP调至最大值；用一个整流桥(击穿电压应≥1000V)，其交流输入侧接至变频器的输出端，直流输出侧接至电压表和电位器的串联电路，如下图所示；变频器接通电源，将输...
佚名 2016-03-24
-
1、电路原理 感应式验电器也是采用CMOS数字集成电路CD4069六非门为核心元件构成的，如下图所示。电路由三部分组成。 (1)感应探头 由下图左边的两个非门构成。R1为工作点调整电阻，使(1)脚探头具有较高灵敏度(输入电阻高，放大能力又强)。(1)脚处焊...
赵高利 2016-03-24
-

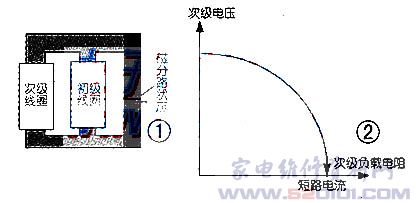

本文介绍使用电子管发射机变压器制作点焊机，以10KW调频发射机的FU-60Z灯丝变压器为例。 一、FU-60Z灯丝变压器的结构 该灯丝变压器为限流变压器，以保持灯丝起始电流低于最大规定值。这种变压器如图1所示。与普通变压器不同，在初级的-旁边有一磁分路。在无载时磁分路磁通极小，在负载增...
季成泉 2016-03-24
-
LM3914是美国NS公司研制的点／条显示驱动集成电路．内含输入缓冲器、10级精密电压比较器、1.25V基准电压源及点／条显示方式选择电路等。10级电压比较器的同相输入端与电阻分压器相连，电阻分压器由10只1kΩ精密电阻串联组成，各级比较器的...
张凤娥 2016-03-23
-

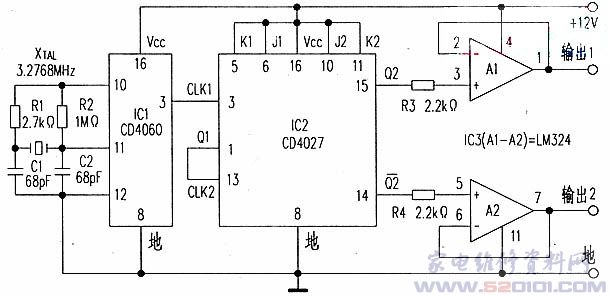

这是一种用晶体产生50Hz频率的简单振荡器电路．它输出占空比为50％的方脉冲．这种方脉冲在逆变器和精确时钟显示器中用得较多。振荡器由14级计数器兼振荡器芯片CD4060、双J—K触发器CD4027、运算放大器LM324和几个分立元件组成。&n...
中华维修整理 2016-03-23
-

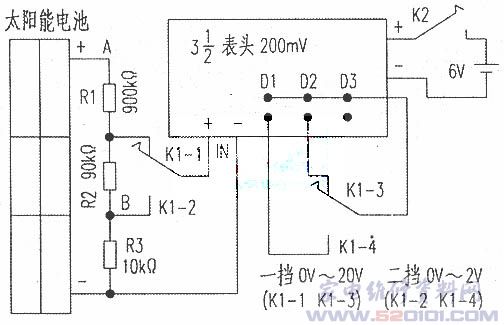

笔者在一次太阳能路灯亮化工程中．遇到了这样一个问题，有一批太阳能电池板需要检测短路电流和开路电压。电路数量多，连日工作．有的上午、有的中午。结果数据相差很大难以定论。这是因为一天中太阳日照量不恒定．当然发电量不同也就无法形成可比性。要想取得比较一致的参数，必需在同样...
刘德村 2016-03-23
-

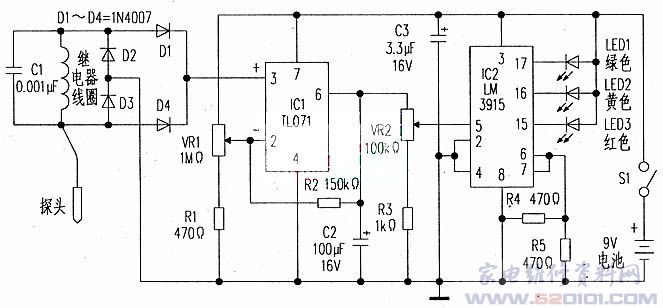

这是一种遥测型的测试器，它无需与存在电流的表面直接接触。它还能用来检查电源线、电源开关等物体内是否有电。此电路通过一线圈检测器来拾取交流电线发出的电磁场。线圈是普通6V继电器上的一只...
佚名 2016-03-23
-

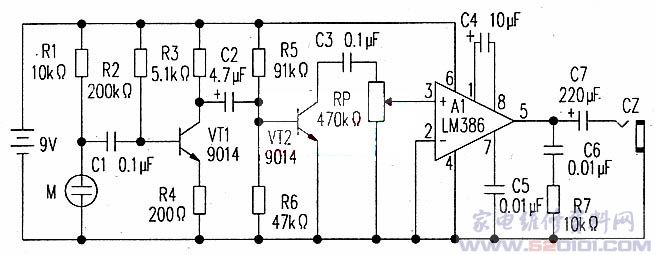

笔者在这里介绍一种用于检测地震和汽车轮胎、冷库、空调、冰箱制冷剂泄漏的电子仪器。使用该仪器来检测带岭剂泄漏，不用眼睛观察，只凭耳朵听是否有泄漏声及声响的大小，就可准确判断是否有泄漏以及泄漏的部位等，还可检测汽车轮胎、自来水管道的泄漏，也适合地震灾区救人使用。 &nb...
孙勇 2016-03-23
-

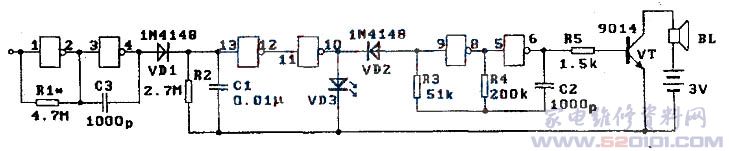

这款有声验电器是一种检验220V交流电火线的小仪器。传统的试电笔内装有氖泡和电阻器,利用氖泡的发光可检测和显示电路中哪根是带电的火线。氖泡的发光很弱,白天在室外的一般光照下很难看清氖泡是否发光,若做一个有声验电器,可利用声音的提示来告诉我们线路中哪根是带电的火线。 一、元器...
中华维修整理 2016-03-23
-

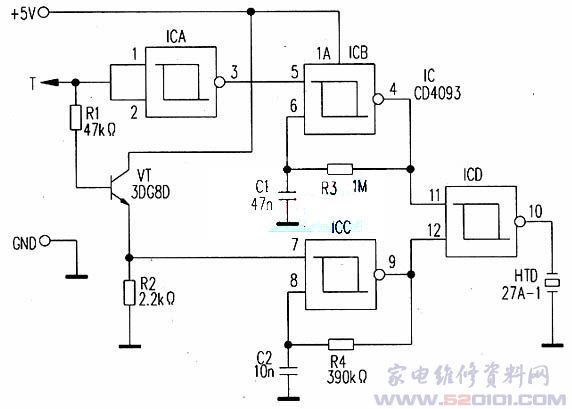

电路如图所示。由4个二输出端与非门，一只晶体管组成，并采用压电陶瓷蜂鸣器发声，根据音调不同判断被测逻辑状态。电路原理：电路中由与非门ICB、R3、C1组成“0”振荡器，与非门Icc、H4、C2组成“1”振荡器，R3、C1或R4、C2取值不同时，振荡器的频率也不同。ICB的⑤脚和ICC的⑦脚...
沈左 2016-03-16
-

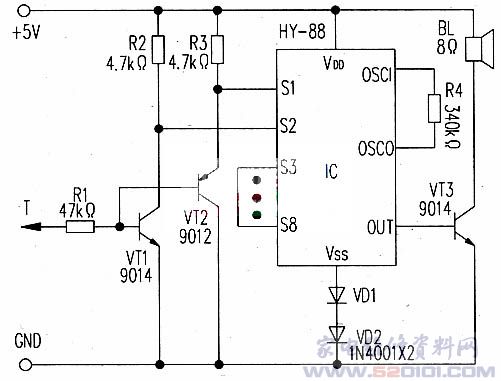

电路如图所示。由一对互补型信号检测控制管VT1、VT2及一片8声效音乐集成电路HY-88等组成，采用微型扬声器发声，根据不同音乐来判断被测逻辑状态。 电路原理：电路中．HY-88是一片采用PCB(印刷线路板式软封装)封...
沈左 2016-03-16
-

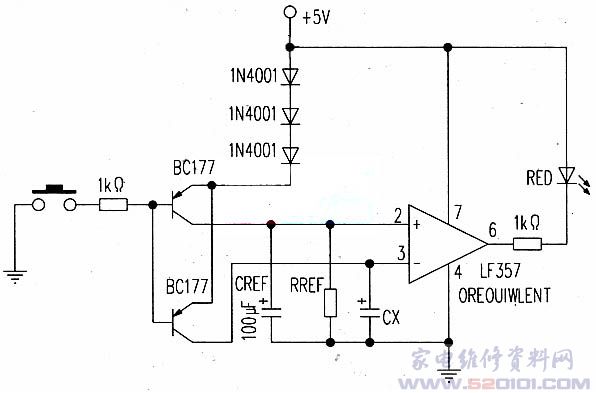

电解电容器时间用长后就会出现漏电现象，附图所示的电路能让你测试电容器的漏电，并且决定它们是否值得使用，你可以通过CREF/RREF的比值抑制泄漏。 附图中的比值适用于从1纳法的陶瓷电容器到100...
朱少华 2016-03-16
-

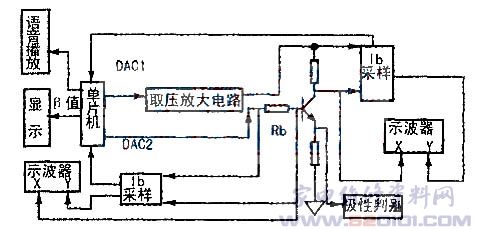

实际工作中，为分析电路原理，在根据实物绘制电原理图时，往往需要测出小阻值电阻的实际阻值，比如高档开关电源中用于检测负载电流的康铜电阻(一般为毫欧级)，过流保护用的大功率小阻值电阻(有些达到0.1Ω以下)，大功率功放电路中与电流放大管(E极或S...
佚名 2016-03-16
-

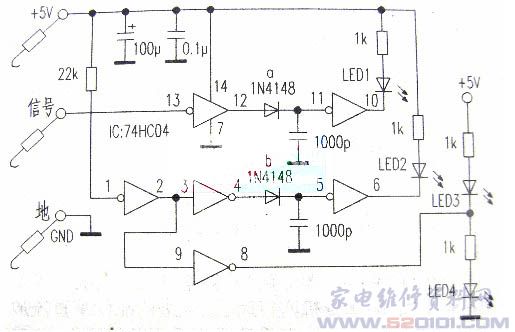

逻辑检测器在数字电路的试验与制作中是一件非常实用的小仪器，虽然市售有各种逻辑测试笔，但因其电路简单，成本很低，更适合自制。 数字电路的逻辑电平一般具有“三态”，即高电平H(“1”)、低电平L(“0”)、高阻抗Z三种状态。利用逻辑检测器对三态状况的检测，可以判定数字电路的工作状态，以及印...
佚名 2016-03-16
-

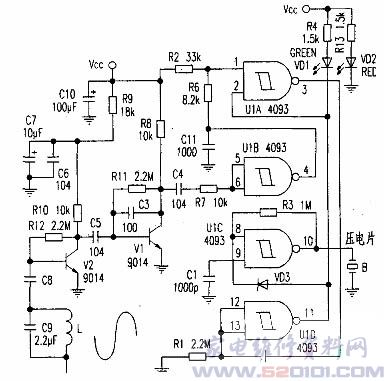

本文所描述的手表电池测试器，通过采用非接触式方法，感应电子手表秒针的驱动脉冲，勿需打开手表后盖，即可方便快捷地判断手表内电池和驱动电路是否正常，并伴有声光显示，同时配有一动圈表头，可以测量3V以内各类低压电池的电压。 该测试器可以作为维修钟表的专业仪器使用。 电路原理如右图所示...
唐正雷 2016-03-16
