概述：STV2246是意法半导体公司在2000年左右推出的一款大规模小信号处理集成电路，它可完成中放解调、彩色解码、视频处理、伴音解调、同步信号分离及行、场小信号的处理。该芯片还内藏彩色基带延迟线、亮度延时线，特别设计了色差分量(YUV)输入处理转换电路、APR画质动态改善电路、暗电流检测电路等。其中，APR 电路可动态检测RGB峰值信号，当RGB信号超过APR阈值时，对比度减小，当RGB信号低于APR阈值时，对比度增大。其对比度减小所需的时间很短，而对比度增大所需时间相对较长，这样使图像更富层次感，而又避免了因对比度变化而造成的闪烁。海信电器股份有限公司在环保二代系列中采用了STV2246这一新型单片，其主要机型有: TC2511G、 TF2511G、TC2911G、TF2911G、 TF29100 等。

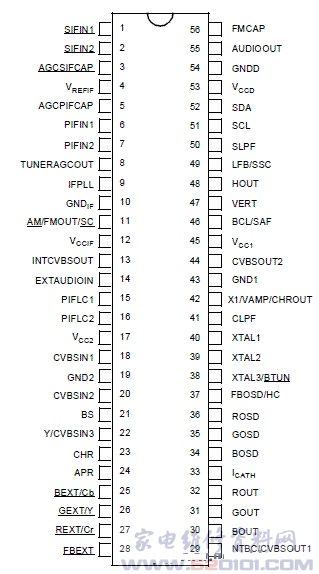

一、STV2246引脚功能

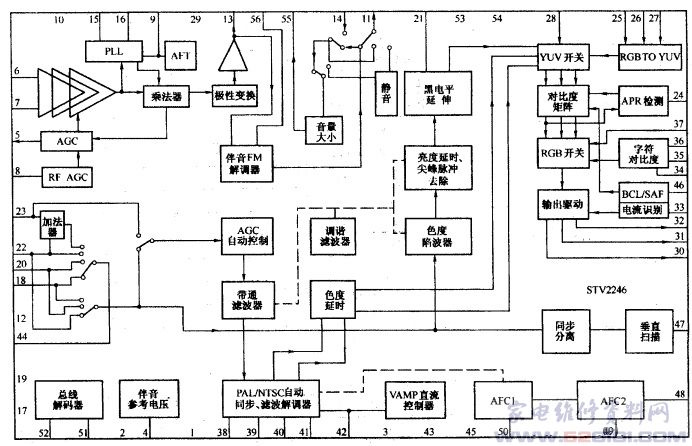

二、STV2246内部方框图



三、STV2246系列芯片的应用

PAL/NTSC PAL/NTSC PAUSECAM/NTSC PAL/SECAM/NTSC
内载波应用 QSS/内载波应用 QSS/内载波AM应用 QSS/内载波应用
(56)脚封装 STV2246/86 STV2247 STV2248 STV2249
(64)脚扁平封装 STV2236 STV2237 STV2238 STV2239


四、STV2246系列芯片之间的功能上差别

功能 STV STV STV STV STV
2246/36 2286 2247/37 2248/38 2249/39
PAL/SECAM/NTSC &raDIC; &radIC;
PAL/NTSC √ √ √
QSS（准分离），内载波 √ √ √
仅有内载波 √ √
AM伴音 √
FM伴音展宽模式与QSS √ √ √
一个外接RGB输入(OSD) √
OSDRGB输入与RGBEXT/YCrCb输入 √ √ √ √

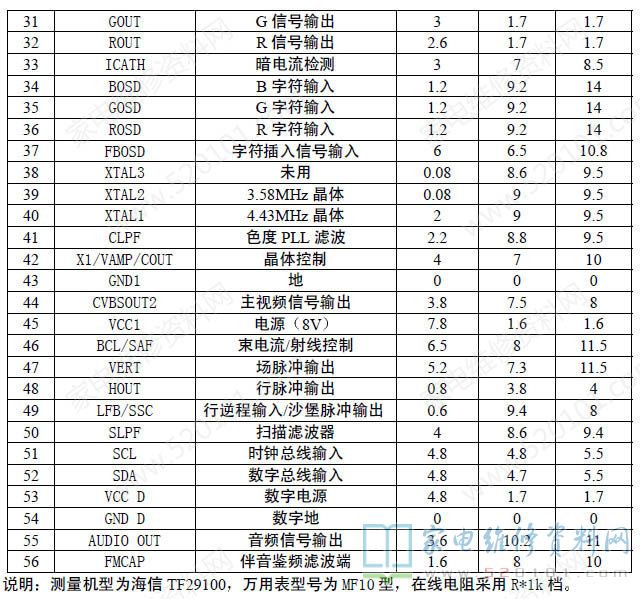

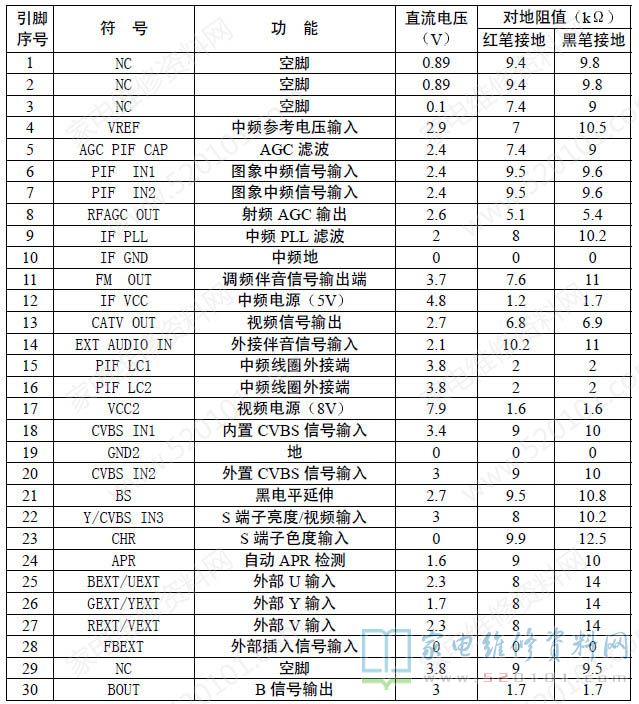

五、STV2246在海信TC2911G彩电上的测试数据

脚号 引脚名 功能 电压(V)
1 NC(SININl) 空脚（伴音第…中频输入1） 0.9
2 NC(SIFIN2) 空脚（伴音第一中频输入2） 0.9
3 NC(AGCSIFCAP) 空脚（伴音AGC滤波） 0.1
4 VrefIF 中频参考电压输入 2.9
5 AGCPIFCAP 图像AGC滤波 2.4
6 PIFIN1 图像中频输入1 2.4
7 PIFN2 图像中频输入2 2.4
8 RFAGCOUT 射频AOC输出 2,6
9 IFPLL 中频PLL滤波 2
10 GNDIF 中频地 O
11 FMOUT 调频伴音信号输出 3.7
12 VCCIF 中频电源 4.8
13 INTCVBSOUT 视频信号输出 2.7
14 EXTAUDIOIN 外接伴音信号输入 2.2
15 PIFLC1 中频线圈外接端 3.7
16 PIFLC2 中频线圈外接端 3.7
17 Vcc2 视频电源 7.9
18 CVBSIN1 内置CVBS信号输入1 3.4
19 GND2 地2 0
20 CVBSIN2 外置CVBS信号输入2 3.1
21 BS 黑电平延伸 2.7
22 Y/CVBSIN3 Y(SVHS)/CVBS输入3 3
23 CHR 色度输入(SVHS) O
24 APR 自动APR检测 J．6
25 BEXT/UEXT 外部B（外部U）输入 2.3
26 GEXT/YEXT 外部G(外部Y)输入 1.7
27 REXT/VEXT 外部R(外部V)输入 2.3
28 FBEXT 外部插入信号输入 0
29 NC 空 3.8
30 BOUT 蓝输出 3.O
31 GOUT 绿输出 3
32 ROUT 红输出 2.8
33 ICATH 暗电流检测 3
34 BOSD 蓝字符输入 1.2
35 GOSD 绿字符输入 1.2
36 ROSD 红字符输入 1.2
37 FBOSD 字符插入信号输入 6
38 XTAL3/BTUN 3.58MHz晶振／调谐滤波器 O
39 XTAL2 3.58MHz晶振 0
40 XTAL1 4.43MHz,晶振 2
41 CLPF 色度PLL滤波 2.2
42 X1NAMP/CHROUT 晶振控制 4
43 GND1 地1 O
44 主视频信号输出 3.8
45 Vcc1 电源 7.9
46 BCUSAF 束电流控制／射线控制 6.5
47 VERT 场脉冲输出 5.2
48 HOUT 行脉冲输出 0.8
49 LFB/SSC 回扫脉冲输入／沙堡脉冲输出 0.6
50 SLPF 扫描滤波器 4
51 SCL 总线时钟 4.8
52 SDA 总线数据 4.8
53 VCCD 数字电源 4.8
54 GNDD 数字地 0
55 AUDIOOUT 音频信号输出 3.6
