概述：STA333W是一个集成了数字音频处理、数字放大器控制和 DDX® 功率输出级的集成电路，以创建高功率、单芯片 DDX® 解决方案，用于高质量和高效率的全数字放大。其功率部分由四个独立的半桥级组成。 这些可以通过数字控制进行配置，以在不同模式下运行。 两个全桥可以提供2个通道，提供高达20W+20W的功率。它还提供了新的高级 AM 无线电干扰减少模式。 串行音频数据输入接口接受所有可能的格式，包括流行的 I2S 格式。 提供了三个 DDX® 处理通道。

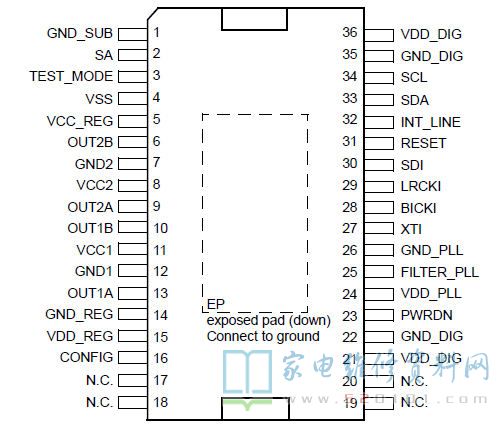

一、STA333W引脚功能

管脚 引脚名称 引脚功能
 1   GND_SUB  基板接地
 2   SA   I²CI²C 选择地址
 3   TEST_MODE  该引脚必须接地
 4   VSS  在 V 内部参考CC- 3.3 伏
 5   VCC_REG  内部电压CC参考
 6   OUT2B  输出半桥2B
 7   GND2  电源负电源
 8   VCC2  电源正电源
 9   OUT2A  输出半桥2A
 10   OUT1B  输出半桥1B
 11   VCC1  电源正电源
 12   GND1  电源负电源
 13   OUT1A  输出半桥1A
 14   GND_REG  内部接地参考
 15   VDD_REG  内部 3.3V 参考电压
 16   CONFIG  并联模式命令
 17   N.C.  无内部连接
 18   N.C.  无内部连接
 19   N.C.  无内部连接
 20   N.C.  无内部连接
 21   VDD_DIG  正电源数字
 22   GND_DIG  数字地面
 23   PWRDN  掉电： 0：功率级关闭，然后 PLL 也关闭（此操作需要 1300 万个时钟周期） 1：正常操作
 24   VDD_PLL   PLL 的正电源
 25   FILTER_PLL  连接到 PLL 滤波器
 26   GND_PLL   PLL 的负电源
 27   XTI  PLL 输入时钟，256 * f小号或 384 * f小号
 28   BICKI  I²S 串行时钟
 29   LRCKI   I²S 左/右时钟
 30   SDI   I²S 串行数据通道
 31   RESET  复位： 0：复位状态，功率级关闭，所有寄存器设置为默认值 1：正常工作
 32   INT_LINE  故障中断
 33   SDA   I²C 串行数据，用作 SDA_OUT
 34   SCL   I²C 串行时钟
 35   GND_DIG  数字地面
 36   VDD_DIG  数码电源
 -   EP  用于接地平面散热器的裸露焊盘，连接到 GND

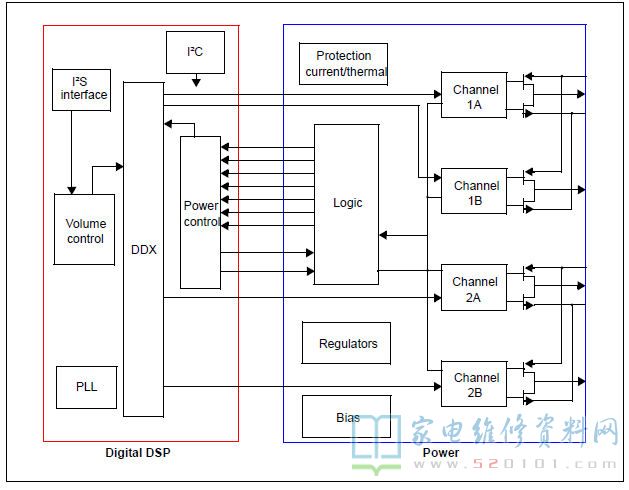

二、STA333W内部方框图

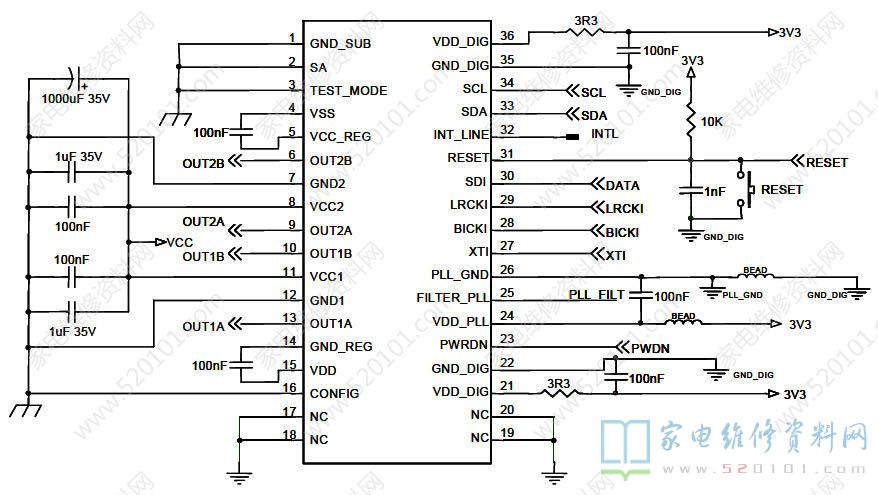

三、STA333W典型应用电路
