概述：AAT1343是一款为DC-DC系统的电源提供了一个集成的PWM两通道脉宽调制器，其内部每个通道都包含自己的误差放大器、PWM 比较器、死区时间控制 (DTC) 和输出驱动器。欠压保护、振荡器、短路保护和电压基准电路是这两个通道的共同特点。 AAT1343的两个通道均可用于 DC-DC转换器操作，包括升压、降压和反相。AAT1343采用16引脚TSSOP封装工艺。


一、AAT1343引脚功能

管脚  引脚名  引脚功能
 1   Ct 外部定时电容
 2   Rt  外部定时电阻器
 3   NE1  误差放大器 1 的同相输入
 4   IE1  误差放大器 1 的反相输入
 5   OE1  误差放大器 1 的输出
 6   DTC1  输出 1 死区时间/软启动设置
 7   OUT1  输出 1
 8   GND  地
 9   VDD  电源
 10   OUT2  输出 2
 11   DTC2  输出 2 死区时间/软启动设置
 12   OE2  误差放大器 2 的输出
 13   IE2  误差放大器 2 的反相输入
 14   NE2  误差放大器 2 的同相输入
 15   SCP  定时器锁存设置
 16   VREF  参考电压 (2.5V) 输出

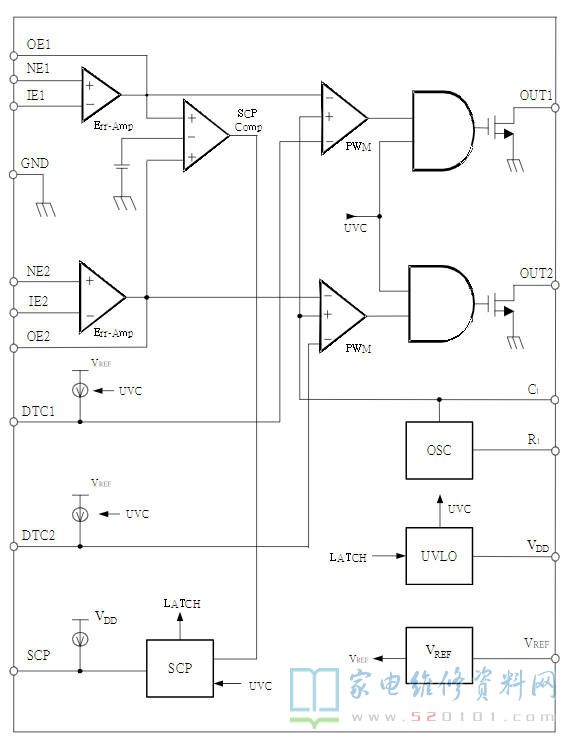

二、AAT1343内部方框图

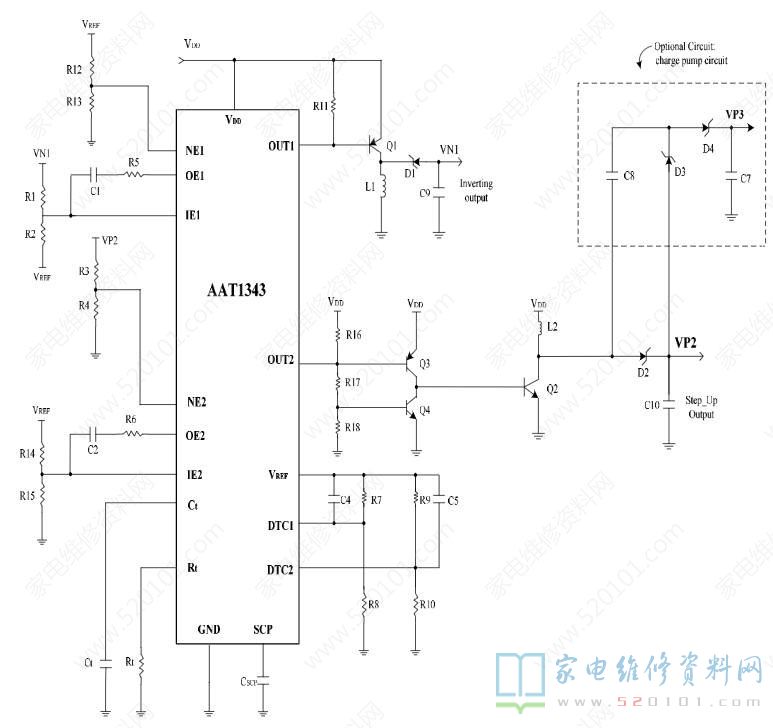

三、AAT1343典型应用电路

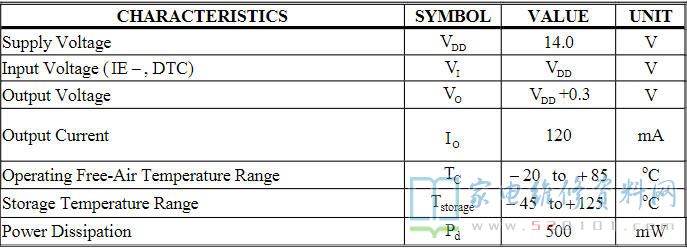

四、AAT1343极限电气参数
