概述：TDA2461是一款用作CRT彩电电视机中的伴音中频信号处理电路芯片，它采用20脚封装。


一、TDA2461引脚功能

脚号 功能 脚号 功能
1 音量控制 11 （FM）工作点反馈输入屑争噪
2 SCART接口音频输出 12 (FM)工作点反馈输入
3 SCART录音/放音开关 13 调频伴音信号输入
4 SCART接口音频输入 14 地线
5 调幅伴音信号解调电路 15 电源
6 调幅伴音信号解调电路 16 基准电压
7 AIVUFM双向开关 17 调幅伴音中频信号输入
8 调频伴音信号解调电路 18 调幅伴音中频信号输入
9 调频伴音信号解调电路 19 调幅放大器控制时间常数
10 调频伴音信号去加重 20 音频输出

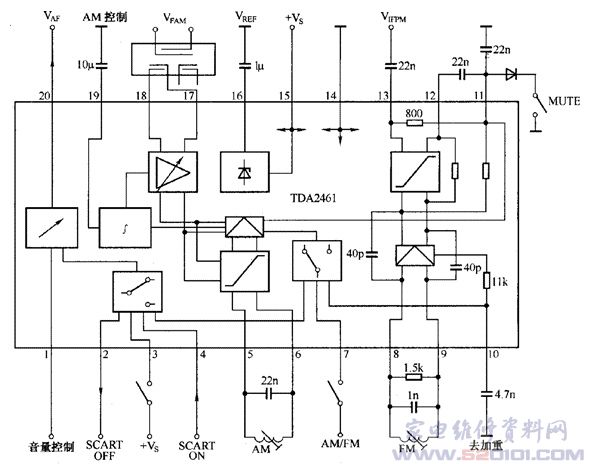

二、TDA2461内部方框图

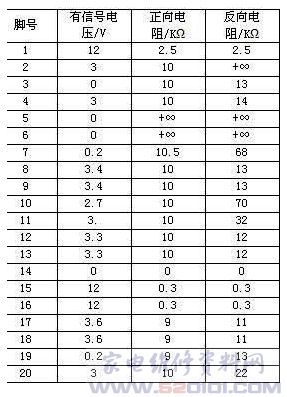

三、TDA2461测试数据
